OTDR mini cầm tay với màn hình cảm ứng 4,3 inch

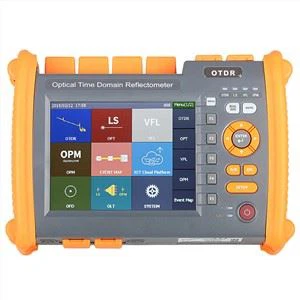

OTDR cầm tay mini SENTER ST3200F với màn hình cảm ứng 4,3 inch
Dòng OTDR ST3200F sử dụng màn hình cảm ứng dung lượng 4,3 inch. Nó tích hợp 12 chức năng, chẳng hạn như OTDR tự động, OTDR chuyên gia, bản đồ sự kiện, OPM, trình theo dõi cáp RJ45 và" mức máy tính" quản lý tệp để đáp ứng các yêu cầu thử nghiệm khác nhau trong các trường hợp khác nhau.
Dòng ST3200F dùng để đo độ dài, suy hao, chất lượng kết nối và các thông số khác của sợi quang. Nó được sử dụng rộng rãi trong FTTX, xây dựng kỹ thuật mạng đường trục thứ cấp, bảo trì và kiểm tra sửa chữa khẩn cấp, và đo lường sản xuất cáp quang.
Đặc trưng:
1. OTDR chuyên nghiệp: Đo lường chuyên nghiệp, đường cong / danh sách / bản đồ được hiển thị đồng thời.
2. Auto OTDR: không có cài đặt phức tạp, kiểm tra một phím.
3. OPM hỗ trợ nhận dạng tần số CW / 270/330 / 1k / 2kHz.
4. VFL và LS có thể chạy ở chế độ nền, đa tác vụ có thể hoạt động đồng thời.
5. LS hỗ trợ đầu ra CW / chế độ điều chế với công suất đầu ra có thể điều chỉnh.
6. Bộ theo dõi cáp RJ45 của radar kỹ thuật số, khả năng chống nhiễu mạnh hơn.
7. Tự động OTDR, OTDR chuyên gia, bản đồ sự kiện, OPM, LS, VFL, trình tự cáp RJ45, trình theo dõi cáp RJ45, trình tự cáp RJ45, chiều dài cáp RJ45, phát hiện khuôn mặt cuối, kiểm tra suy hao quang học.
8. Trình tự cáp RJ45, kiểm tra độ dài cáp, lên đến 300m.
9. Chụp ảnh màn hình một cú nhấp chuột, dễ dàng lưu giao diện.
10. Hỗ trợ ILOM.
11. Hỗ trợ SC / APC
Sự chỉ rõ:
OTDR | |||||||
Người mẫu | ST3200F-A | ST3200F-B | ST3200F-C | ST3200F-D | ST3200F-E | ||
Kiểu | G.652 SM | ||||||
Bước sóng | 1310/1550 ± 20nm | 1310/1550 ± 20nm | 1310/1550 ± 20nm | 1625nm | 1650nm | ||
Dải động | 24 / 22dB 22dB | 26dB / 26dB 24dB | 32 / 30dB | 22dB | 22dB | ||
Vùng mù sự kiện | 2.5m | ||||||
Vùng mù ATT | 8m | ||||||
Phạm vi kiểm tra | 500m / 1km / 2km / 4km / 8km / 16km / 32km / 64km / 100km | ||||||
Chiều rộng xung | 3ns / 5ns / 10ns / 20ns / 30ns / 50ns / 80ns / 160ns / 320ns / 500ns / 800ns / 1us / 2us / 3us / 5us / 8us / 10us / 20us | ||||||
Phạm vi chính xác | ± (1m {{1}} Khoảng cách mẫu+0,005 % × Khoảng cách thử nghiệm) | ||||||
Tuyến tính | ≤0.05dB / dB | ||||||
Điểm lấy mẫu | 16k~128k | ||||||
Độ phân giải mẫu | 0.05m~8m | ||||||
Giải quyết mất mát | 0,001dB | ||||||
Ngưỡng tổn thất | 0,20dB | ||||||
Độ phân giải phạm vi | 0.001m | ||||||
Chỉ số khúc xạ | 1.00000-2.00000 | ||||||
Độ chính xác của phản xạ | ± 3dB | ||||||
Định dạng tệp | Định dạng tệp tiêu chuẩn SOR | ||||||
Phân tích tổn thất | Phương pháp 4 điểm / phương pháp 5 điểm | ||||||
Mức độ an toàn laser | Cấp II | ||||||
Tư nối | FC / UPC (SC 、 ST có thể hoán đổi cho nhau) Hoặc SC / APC | ||||||
Tốc độ làm tươi | 3Hz (Loại) | ||||||
Đa nhiệm | Ủng hộ | ||||||
OPM | LS | Chiều dài cáp RJ45 | |||||
Dải sóng | 800nm ~ 1700nm | Bước sóng | Tương tự với OTDR | Khoảng cách kiểm tra | ≥300m | ||
Phạm vi kiểm tra: -70 ~ +10dBm / -50 ~ +26dBm | Loại laser | FP - LD | Khác | ||||
Quyền lực | ≥-5dBm | Màn hình ： 4,3 inch 800 × 480 IPS TFT - LCD Màn hình cảm ứng điện dung đa điểm | |||||
Nghị quyết | 0,01dB | Độ ổn định cw, ± 0,5dB / 15 phút (Sau 15 phút làm nóng sơ bộ) | |||||
Tính không chắc chắn | ±5% | FC / UPC (SC, ST có thể hoán đổi cho nhau) | Nguồn điện: Bộ chuyển đổi AC / DC Đầu vào: 100V ~ 240V, 50 / 60Hz, 0.6A Đầu ra: Pin Lithium 5v 2A: 3.7V, 4000mAh | ||||
Nhận dạng tần số | CW / 270/330 / 1k / 2kH (Sử dụng LS bên trong) | Chế độ ： CW / 270Hz / 330Hz / 1kHz / 2kHz | |||||
Tư nối | Universal FC / SC / ST | Nhận dạng sóng | Ủng hộ | Pin hoạt động | Kiểm tra liên tục> 12h | ||
Nhận dạng sóng | Ủng hộ | Kiểm tra suy hao quang học | Lưu trữ dữ liệu | 8GB, ≥20 nghìn đường cong | |||
VFL | Bước sóng | Tương tự với LS | Giao diện dữ liệu | USB loại C | |||
Bước sóng | 650nm ± 20nm | Kiểm tra IL | Ủng hộ | Nhiệt độ làm việc | -10°C~+50°C | ||
Công suất ra | ≥10mW | Bộ theo dõi cáp RJ45 | Nhiệt độ bảo quản | -40°C~+70°C | |||
Chế độ | CW / 1Hz / 2Hz | Chế độ | Theo dõi kỹ thuật số | Độ ẩm tương đối | 0〜95% không ngưng tụ | ||
Đầu nối FC / UPC (SC ST có thể hoán đổi cho nhau) | Khoảng cách | ≥300m | Cân nặng | ≤0,5kg | |||
Mức độ an toàn | Cấp III | Hỗ trợ theo dõi cặp trực tuyến / dòng | Kích thước | 173mm × 109mm × 45mm | |||
Câu hỏi thường gặp:
1. Q: Bạn là công ty thương mại hoặc nhà sản xuất?
A: Chúng tôi là nhà máy. Chào mừng đến với nhà máy của chúng tôi.
2. Q: Thời gian giao hàng của bạn là bao lâu?
A: Còn hàng: 3-5 ngày. Không có trong sotck: 10 ~ 20 ngày, tùy thuộc vào QTY của bạn.
3. Q: Bạn có thể làm OEM?
A: Vâng, chúng tôi có thể.
4. Q: Điều khoản thanh toán của bạn là gì?
A: T / T, Bảo đảm thương mại, Western Union.
5. Q: Nếu có vấn đề chất lượng khi chúng tôi nhận được hàng hóa thì sao?
A: Nếu có vấn đề về chất lượng, xin vui lòng liên hệ với chúng tôi, chúng tôi sẽ giúp bạn trong thời gian.
