Thiết bị giám sát vị trí lỗi phân phối đường dây trên không
Hệ thống giám sát vị trí sự cố phân tán sử dụng các thiết bị đầu cuối giám sát sự cố được phân bổ dọc theo đường truyền để thu được dòng sóng lan truyền, thời gian truyền sóng lan truyền và thời gian phản xạ tại thời điểm xảy ra sự cố. Dữ liệu này được truyền đến nền tảng hệ thống thông qua công nghệ truyền thông không dây để xác định chính xác vị trí lỗi. Ngoài ra, công nghệ phân biệt thông minh được sử dụng để phân tích các đặc điểm dạng sóng sự cố, xác định xem sự cố là do sét hay do các yếu tố không phải do sét gây ra. Khi xảy ra lỗi do sét-gây ra, hệ thống có thể phân biệt rõ hơn giữa "lỗi phóng điện ngược hoặc lỗi hỏng tấm chắn" và kết quả chẩn đoán sẽ được thông báo ngay lập tức cho nhân viên.
Hiệu ứng Hiển thị:

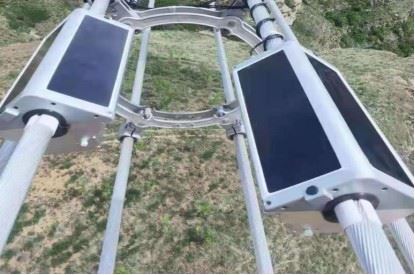

1. Hiệu ứng cài đặt
2. Hiệu ứng nền tảng
Nó hoạt động như thế nào:
Lớp đầu cuối:
Sử dụng thiết bị đầu cuối giám sát lỗi thông minh để thu được dòng sóng lan truyền, quá trình truyền sóng lan truyền và thời gian phản xạ tại thời điểm xảy ra sự cố, thực hiện phân tích sơ bộ và lọc dữ liệu dư thừa.
Lớp mạng:
Sử dụng công nghệ truyền thông không dây để truyền dữ liệu đến nền tảng hệ thống và xác định chính xác vị trí lỗi.
Lớp nền tảng vận hành và bảo trì:
Sử dụng công nghệ nhận dạng thông minh để phân tích các đặc điểm dạng sóng lỗi và xác định xem lỗi có phải do sét hay các yếu tố khác gây ra hay không.
Mô tả sản phẩm
Thông số kỹ thuật:
|
Thiết bị giám sát vị trí lỗi phân tán |
|
|
Băng thông cảm biến hiện tại |
1kHz-10 MHz |
|
Tần số lấy mẫu |
Tần số lấy mẫu dòng sóng di chuyển: 2 MHz-10 MHz |
|
Tần số lấy mẫu dòng điện tần số lao động: Lớn hơn hoặc bằng 2kHz |
|
|
Phạm vi đo |
Phạm vi đo dòng điện di chuyển: 1A-5kA |
|
Thời gian ghi liên tục của dòng điện di chuyển: Lớn hơn hoặc bằng 1000us |
|
|
Dải đo dòng điện tần số công nghiệp: 10A-15000A |
|
|
Thời gian ghi liên tục dòng điện tần số công nghiệp: Lớn hơn hoặc bằng 500ms |
|
|
Độ chính xác của phép đo |
Đo độ chính xác của dòng sóng truyền: Nhỏ hơn hoặc bằng 5% |
|
Độ chính xác đo dòng điện tần số công nghiệp: Nhỏ hơn hoặc bằng 5% |
|
|
Độ chính xác hiệu chỉnh thời gian của hệ thống: Nhỏ hơn hoặc bằng 0,1μs |
|
|
Yêu cầu năng lượng làm việc |
Dòng khởi động tối thiểu Nhỏ hơn hoặc bằng 20A |
|
Cấu trúc ngoại hình |
Thiết bị giám sát có khả năng thích ứng môi trường mạnh mẽ, chịu mưa, ẩm, ăn mòn, rung, sét, nhiễu điện từ và các hiệu suất khác |
|
Thiết bị giám sát đáp ứng yêu cầu về mức độ bảo vệ IP65 của vỏ. |
|
|
Vỏ của thiết bị giám sát được làm bằng nhôm kim loại, đáp ứng yêu cầu phóng điện vầng quang ở cấp điện áp 500kV. |
|
|
Thiết bị giám sát có thể áp dụng cho nhiều loại dây dẫn |
|
|
Khoảng thời gian lỗi tối thiểu |
Ghi lại dòng ngắn-thời gian khoảng thời gian lỗi liên tục dưới 3 giây. |
|
Yêu cầu trọn đời |
Maintenance-free time: >5 năm |
|
Cân nặng |
Trọng lượng dưới 5Kg |
